Unterkonstruktionen

Angaben über die verwendeten Materialien

Die unten aufgeführte Unterkonstruktion kann aus folgenden „gängigen Materialien“ gefertigt werden. Sollte die von Ihnen benötigte Materialgüte bzw. Abmessung hier nicht aufgeführt sein, fragen Sie diese bitte bei uns an. Dabei werden wir uns bemühen, diese für Sie zu beschaffen.

Unsere Unterkonstruktionen werden stets nach den Vorgabe der neuesten DIN 4140 gefertigt.

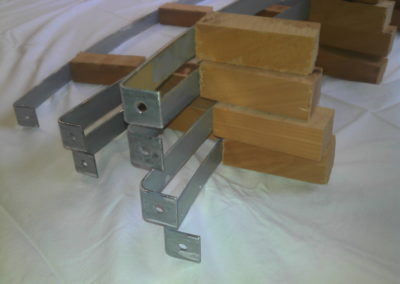

Die Unterkonstruktionen werden im industriellen Bereich, beim Dämmen von Rohrleitungen und Behältern verwendet und übernehmen dort verschiedenste Aufgaben:

  • sie nehmen den Druck des Dämmstoffes auf und schützen vor dessen Kompression
  • sie geben dem äußeren Blechmantel die nötige Fromstabilität
  • verschieden Stegformen nehmen die innere Wärmeausdehnung auf, ohne sie nach außen weiterzugeben.

Dabei werden sie Unterkonstruktionen speziell für jedes Bauvorhaben anwendungsspezifisch gefertigt und vor Ort mittels Schraubverbindungen am Objekt aufgespannt.

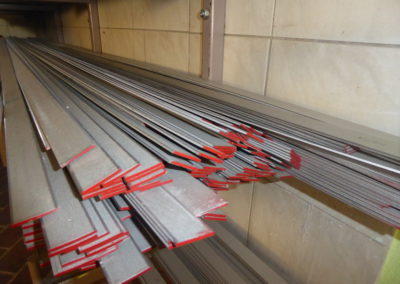

Gängige Materialien:

  • Flachstahl 30x2,5   verzinkt
  • Flachstahl 30x3      verzinkt, schwarz, Aluminium, 16Mo3, V2A(1.4301), V4A(1.4571)
  • Flachstahl 40x4      verzinkt, 16Mo3, schwarz, V2A(1.4301), V4A(1.4571)

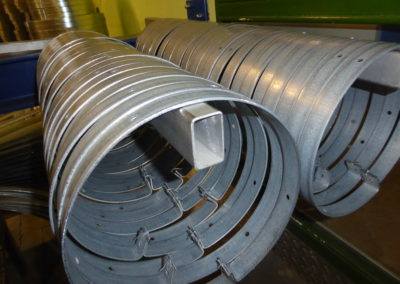

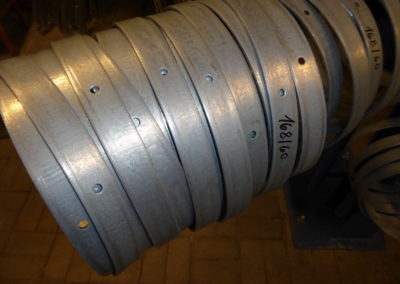

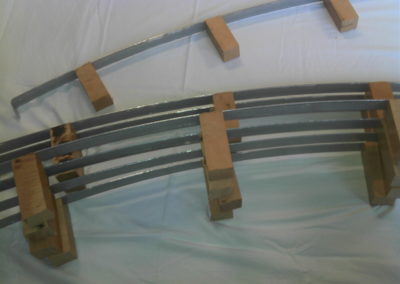

  Stützring Standard

  • alles gefertigt aus Flachstahl 30x3 verzinkt (oder andere gängige Materialien)
  • fest mit 5mm Vollniet vernietet
  • einmal thermisch unterbrochen
  • mit Abkantung/Bohrung
  • dazu Schrauben M8x40

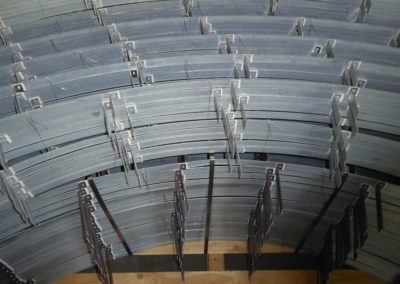

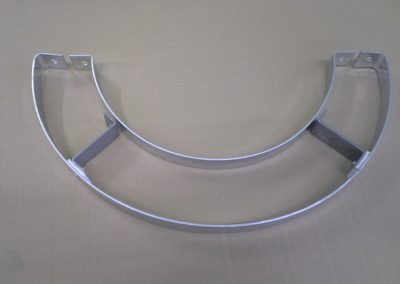

Doppelspannring – Steg geschweißt

Beispiel: Doppelspannring mit Omegafederbügel

  • alles gefertigt aus Flachstahl 30x3 verzinkt (oder andere gängige Materialien)
  • am Außenring fest mit 5mm Vollniet vernietet
  • einmal thermisch unterbrochen
  • mit Abkantung/Bohrung
  • dazu Schrauben M8x40

 Doppelspannring – Steg genietet



  • gefertigt in allen gängigen Materialien
  • Außenring fest mit 5mm Vollniet vernietet
  • Innenring fest mit Blindniet vernietet
  • zweimal thermische Unterbrechung möglich
  • mit Abkantung/Bohrung
  • dazu Schrauben M8x40

Gerade Bänder

aus Flachstahl auf Ihre individuelle Länge  „Meter-Ware“

  • ohne Bohrung/ Abkantung
  • oder mit Bohrung/ Abkandung
  • max. Stegabstand nach DIN 400mm

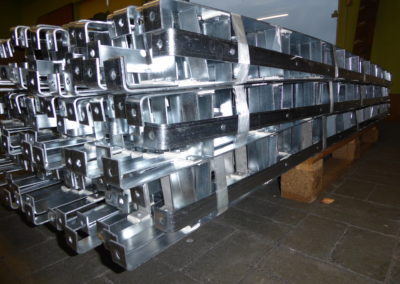

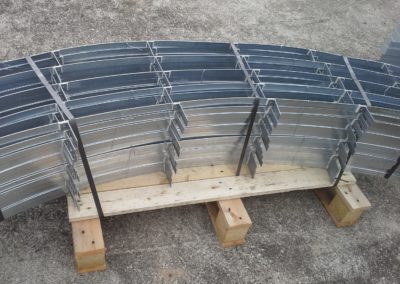

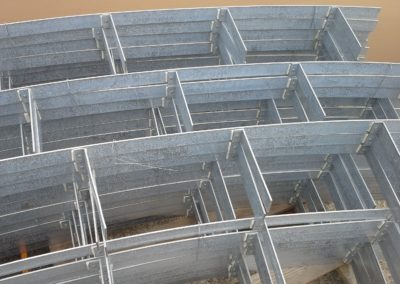

Stützringe aus U – Profilen

aus verzinkten Blech 1,0 mm / 1,5 mm / 2,0 mm / 2,5 mm dick,
zu U-Profil 30/50/30 gekantet und angerundet

– mit Stegen Ihrer Wahl  unter 4 mm Asfilplan vernietet

  • für große Durchmeser und hohe Stabilität

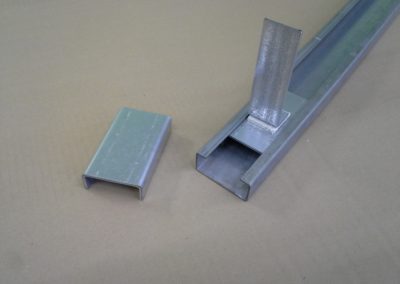

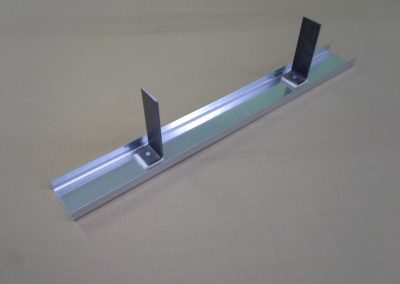

U – Schienen Lospunkt

aus verzinkten Blech 1,0 mm / 1,5 mm / 2,0 mm dick

zu U – Profil 20/50/20 gekantet

U – Schienen Festpunkt

aus verzinkten Blech 1,0 mm / 1,5 mm / 2,0 mm dick

zu U – Profil 20/50/20 gekantet

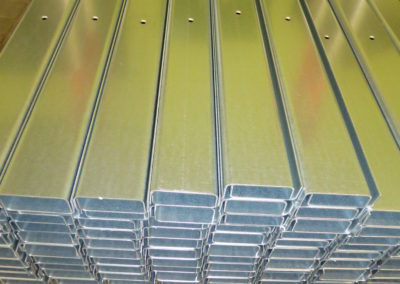

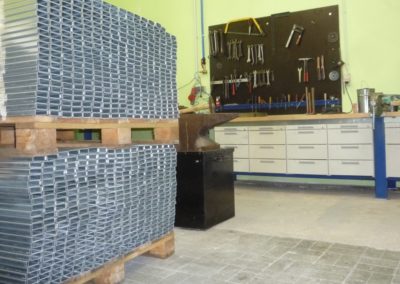

U – Leichtprofile

Wir kanten Ihre U-Leichtprofile nach Ihren individuellen Maßen

    • aus Blech 1,0mm / 1,5mm / 2,0mm / 2,5mm dick
    • aus verzinkten, schwarzen, Aluminium oder Edelstahlblech
  • max. Kantlänge 2500mm
  • max. Blechdicke  2,5mm
  • größere Längen und Blechstärken auf Anfrage

Rohrschellen  2-teilig

  • aus Flachstahl 30x3 mm und 40x4 mm erhältlich in allen gängigen Materialien und andere auf Anfrage
  • geeignet als Halterung für Isolierungen (Kesselisolierung)
